The QChartView is a standalone widget that can display charts.

QChartView

从示例开始

在Weclome 的 Examples 中搜索 chart，有一个Charts with Widgets Gallery项目

项目演示了如何使用QChartView 绘制各种类型的图表，包含

• Area Chart：区域图
• Bar Chart：柱状图
• Line Chart：折线图
• Spline Chart：曲线图
• Pie Chart：饼状图
• Scatter Chart：散点图
• Polar Chart：极坐标图

最简单的Line Chart

参考：linewidget.cpp

构建

1. 新建Widget 项目
2. 添加Charts模块

find_package(Qt${QT_VERSION_MAJOR} REQUIRED COMPONENTS Widgets Charts)
target_link_libraries(MWidget PRIVATE Qt${QT_VERSION_MAJOR}::Widgets Qt${QT_VERSION_MAJOR}::Charts)

创建series

auto series = new QLineSeries;
series->append(0, 6);
...
*series << QPointF(11, 1);

在series 中存储要绘制的曲线上的坐标点。添加坐标点的方式：

1. append（）；
2. << ： 可以是单个点，也可以是一系列的点

    QXYSeries &operator << (const QPointF &point);
    QXYSeries &operator << (const QList<QPointF> &points);

创建Chart - 数据管理

The QChart class manages the graphical representation of the chart's series, legends, and axis.

auto chart = new QChart;
chart->legend()->hide();
chart->addSeries(series);
chart->createDefaultAxes();
chart->setTiltle("Simle Line Chart");

QChart 管理的内容包含：

• lengend：注释
• 坐标点
• 坐标轴
• 标题
• 。。。
  注意执行的顺序，需要先添加series 然后创建axis
  series 使用 new 创建，addSeries时Chart 会 takes the ownership of it.（Chart 释放时会释放series）

创建ChartView - display

m_chartView = new QChartView(chart,this);
m_chartView->setRenderHint(QPainter::Antialiasing);

Constructs a chart view object with the parent (this) to display the chart. The ownership of the chart of the chart is passed to the chart view.

创建一个chart 的view，由parent 管理（同时也是放置在parent内？），parent 需要是 QWidget类型-可视的。然后设置渲染的选项，这里Antialiasing 是 抗锯齿。

放置ChartView

在MainWindow 的 constructor 中设置ChartView

    ChartView *chartView = new ChartView(this);
    setCentralWidget(chartView);

问题 - 显示错误

可以看到ChartView 控件有显示，但是显示效果不正常。
问：是被压缩了？和示例中的代码有什么差别

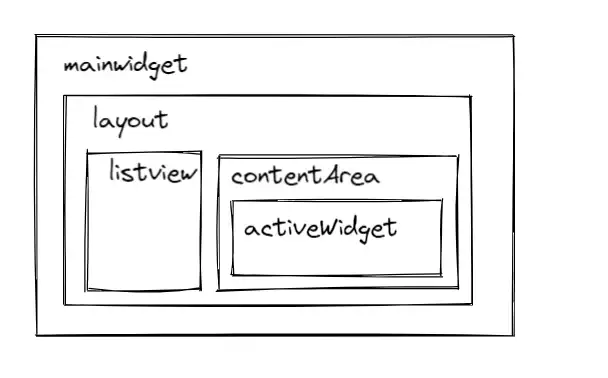

和示例代码比较后，可以发现示例代码中各个widget 之间的关系如下图所示。

    m_contentArea->installEventFilter(this);

bool MainWidget::eventFilter(QObject *object, QEvent *event)
{
    if (event->type() == QEvent::Resize && object == m_contentArea && m_activeWidget)
        m_activeWidget->resize(m_contentArea->size());
    return QObject::eventFilter(object, event);
}

contextArea 的resize 时间在 MainWidget中进行处理，处理的过程是将 activeWidget（chartView的parent）的大小设置为contentArea的大小。

重点就是要根据parent的大小调整chartView 的大小。

处理

让chartView 的大小跟随其parent 变化：

void ChartView::resizeEvent(QResizeEvent *e)
{
    m_ChartView->resize(this->size());
}

parent 大小变化时设置chartView的大小

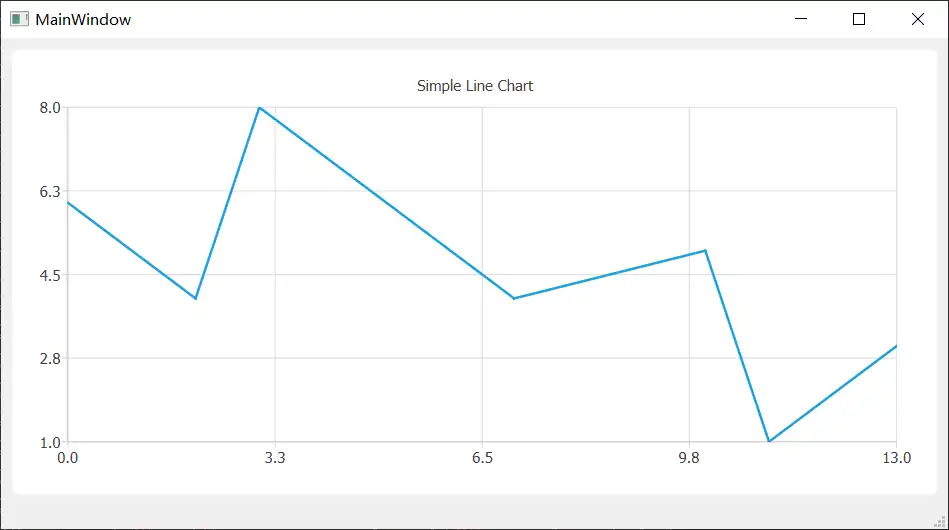

效果

|486x271

1. defaultAxes（x、y） 的范围是所有点的x、y极值；
2. 默认带有网格
   问：网格的间距是？
3. 默认颜色为蓝色

spline

参考：splinewidget.cpp
和Line 的差别仅在于存储点的series 类型不一致，绘制spline 的series为QSplineSeries

auto series = new QSplineSeries;
series->append(0, 6);
*series << QPointF(11, 1);

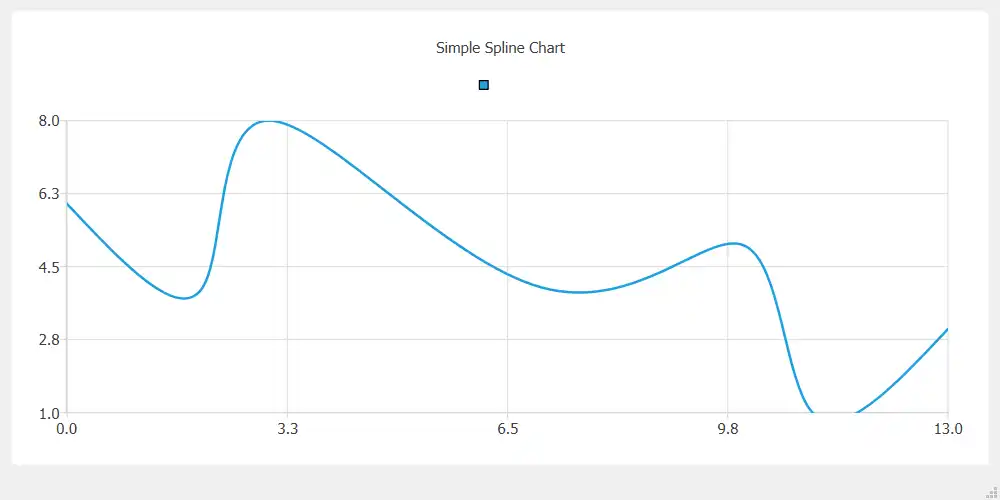

使用和line 相同的一组数据绘制效果：

同时我注释了hide legend，所以标题下方的蓝色方块就是legend了？

使用defaultAxes 的缺点在这里可以很明显的看出来：贴近顶部和底部的线看起来有一部分没有绘制出来。

调整坐标轴范围

    chart->axes(Qt::Vertical).first()->setRange(0, 10);

设置vertical 方向的第一个axis 的范围为0，10. 这里说明每个方向上可以存在多个axis。 每条曲线可以绑定一个axis，它们可以绘制在同一个view上

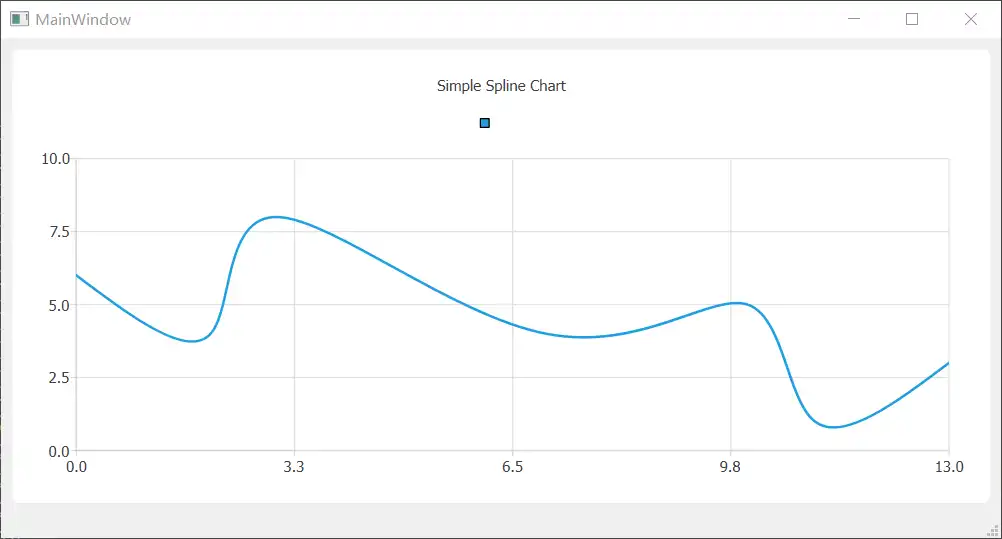

效果：

纵轴的范围被调整为 0~10

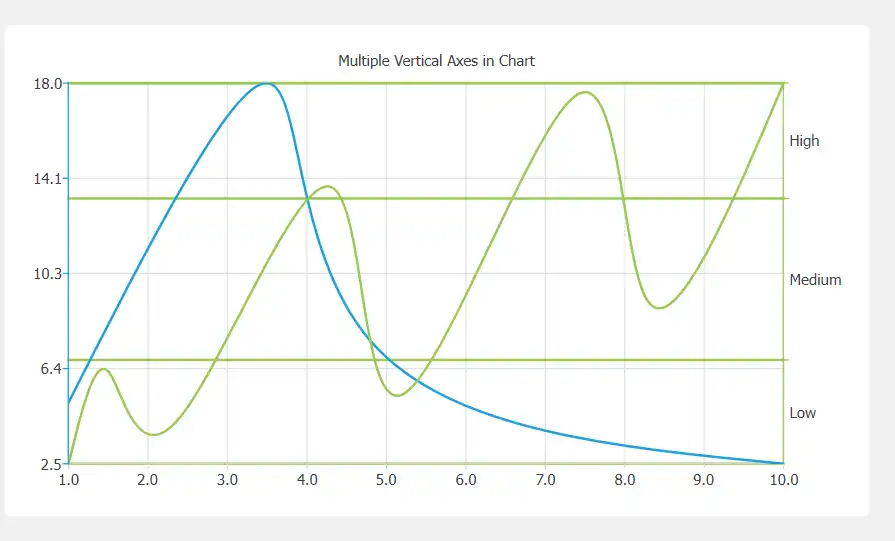

Multiple Axes

上图有两条曲线，一条蓝色，对应右侧的坐标轴（也是蓝色）。另一条曲线是绿色，对应左侧的坐标轴，坐标轴的值是文字而不是值。还有4条水平轴用来区分绿色曲线的值范围。
涉及到：

1. 如何设置axes 的位置：如果是vertical 方向，并且在坐标轴范围上，那么应该是可以根据x的值来设置其位置。同理horizontal 方向的轴可以根据y值设置。
2. 如何关联axis 和 series：应该是层级对应关系，view 包含axis，axis 包含series。每个上层对象可以对应多个下层对象
3. 如何设置 string 显示类型的轴

实现

有省略

auto chart = new QChart;

auto axisX = new QValueAxis;
axisX->setTickCount(10);
chart->addAxis(axisX, Qt::AlignBottom);

tickCount是坐标轴上点的个数。axisX 是底部的x轴

auto series = new QSplineSeries;
*series << QPointF(1, 5) << ...
chart->addSeries(series);

第一条曲线-默认蓝色

auto axisY = new QValueAxis;
axisY->setLinePenColor(series->pen().color());

chart->addAxis(axisY, Qt::AlignLeft);
series->attachAxis(axisX);
series->attachAxis(axisY);

2: 设置axis 的颜色；
5、6：绑定series 的x、y轴；

问：这里x、y轴的顺序是根据绑定的顺序确定的？（即坐标点的x 和 axisX对应，y和axisY对应）

series = new QSplineSeries;
...

auto axisY3 = new QCategoryAxis;
axisY3->append("Low", 5);
axisY3->append("Medium", 12);
axisY3->append("High", 17);
axisY3->setLinePenColor(series->pen().color());
axisY3->setGridLinePen(series->pen());

4:QCategoryAxis 的特点-可以使用labeled显示值的分类
5-7：设置分类的范围及描述
9：设置网格线的颜色（分类的界限

分类的label 显示在 ranges 的中间位置。
后添加的分类以前一个分类的最大值为起点。
默认的第一个分类的起始值为0

Model Data

显示model 中的数据

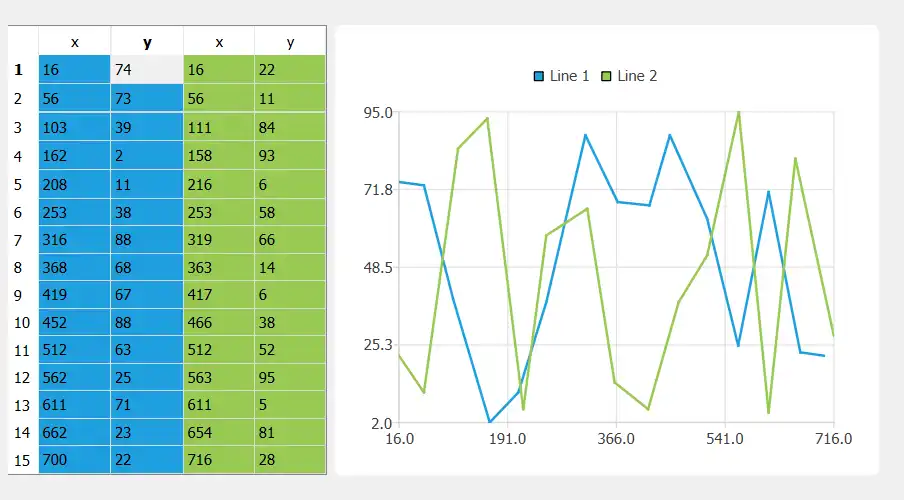

左侧表格显示点的值，右侧图显示曲线。修改左侧点的值，图中的点会更新显示。
涉及到：

1. 一个model 显示在不同的view中（一个table，一个chart）；
2. 关于tableview：
   1. 可以编辑（修改）model 的数据；
   2. 区分两条曲线上的点的背景颜色；
3. model 中的数据发生变化时通知view更新显示；

model 定义

1. 初始化数据：行列数固定，使用 QRandomGenerator::global()->bounded(20) 生成指定范围内的随机数
2. 表头：horizontal 方向显示x、y，vertical 显示点的序号
3. 颜色和范围：

modeldata.cpp

    QMultiHash<QString, QRect> m_mapping;

void ModelDataModel::addMapping(const QString &color, const QRect &area)
{
    m_mapping.insert(color, area);
}

modeldatawidget.cpp

    model->addMapping(seriesColorHex, QRect(0, 0, 2, model->rowCount()));
    model->addMapping(seriesColorHex, QRect(2, 0, 2, model->rowCount()));

m_mapping 存储颜色值 和 对应点的范围。范围使用QRect

问：没有理解addMapping（）时传递的QRect（），这里x，y 是相对于widget的吗？其单位是多少呢？

4. 数据接口：

QVariant ModelDataModel::data(const QModelIndex &index, int role) const
{
    if (role == Qt::DisplayRole) {
        return m_data[index.row()]->at(index.column());
    } else if (role == Qt::EditRole) {
        return m_data[index.row()]->at(index.column());
    } else if (role == Qt::BackgroundRole) {
        for (const QRect &rect : m_mapping) {
            if (rect.contains(index.column(), index.row()))
                return QColor(m_mapping.key(rect));
        }
        // cell not mapped return white color
        return QColor(Qt::white);
    }
    return QVariant();
}

显示的内容 和 进入编辑状态后编辑的内容是一致的，都是坐标值本身。所以DisplayRole 和 EditRole 返回点的坐标值。

5. 可编辑

Qt::ItemFlags ModelDataModel::flags(const QModelIndex &index) const
{
    return QAbstractItemModel::flags(index) | Qt::ItemIsEditable;
}

6. 修改数据

bool ModelDataModel::setData(const QModelIndex &index, const QVariant &value, int role)
{
    if (index.isValid() && role == Qt::EditRole) {
        m_data[index.row()]->replace(index.column(), value.toDouble());
        emit dataChanged(index, index);
        return true;
    }
    return false;
}

修改完数据后 emit dataChanged(index, index) 表示修改的单元格只有一个

使用

1. 创建model
2. 创建tableview

    // create table view and add model to it
    auto tableView = new QTableView;
    tableView->setModel(model);
    tableView->horizontalHeader()->setSectionResizeMode(QHeaderView::Stretch);
    tableView->verticalHeader()->setSectionResizeMode(QHeaderView::Stretch);

stretch：自动填充可用空间，不可通过用户（鼠标等）修改

3. 创建chart

    auto chart = new QChart;
    chart->setAnimationOptions(QChart::AllAnimations);

chartview显示的内容动态变换

4. series关联model

    auto series = new QLineSeries;
    series->setName("Line 1");
    auto mapper = new QVXYModelMapper(this);
    mapper->setXColumn(0);
    mapper->setYColumn(1);
    mapper->setSeries(series);
    mapper->setModel(model);
    chart->addSeries(series);

5. 设置颜色

    // for storing color hex from the series
    QString seriesColorHex = "#000000";

    // get the color of the series and use it for showing the mapped area
    seriesColorHex = "#" + QString::number(series->pen().color().rgb(), 16).right(6).toUpper();

6. 设置边距

#include <QGraphicsLayout>
    chart->layout()->setContentsMargins(0, 0, 0, 0);

7. 放置: 使用layout 将tableview 和 chart 放置在一个widget，需要删除之前的设置resizeEvent（）

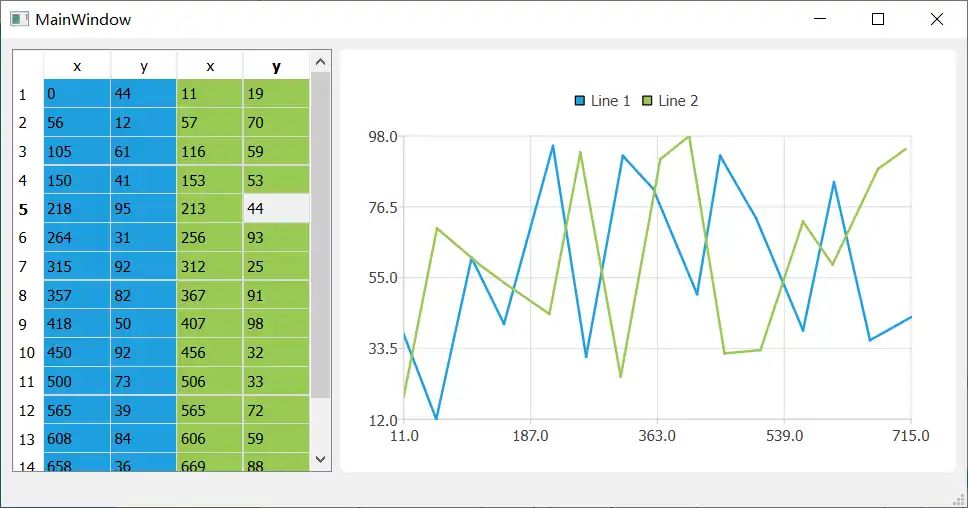

   效果：


问题

虽然修改表格中的坐标值点可以更新位置，但是如果点的坐标值超出了原来的坐标轴范围，坐标轴不会更新。如上图中点（0，44）就没有显示在chartview范围内
