短帧报文

mingStudent2025/8/24大约 5 分钟

短帧报文

只传输APCI 的报文

分类：

Information Transmit Format: I格式，信息传输功能
Numbered supervisory functions: S格式，带编号的监视功能
Unnumbered control function: U格式，未编号的控制功能

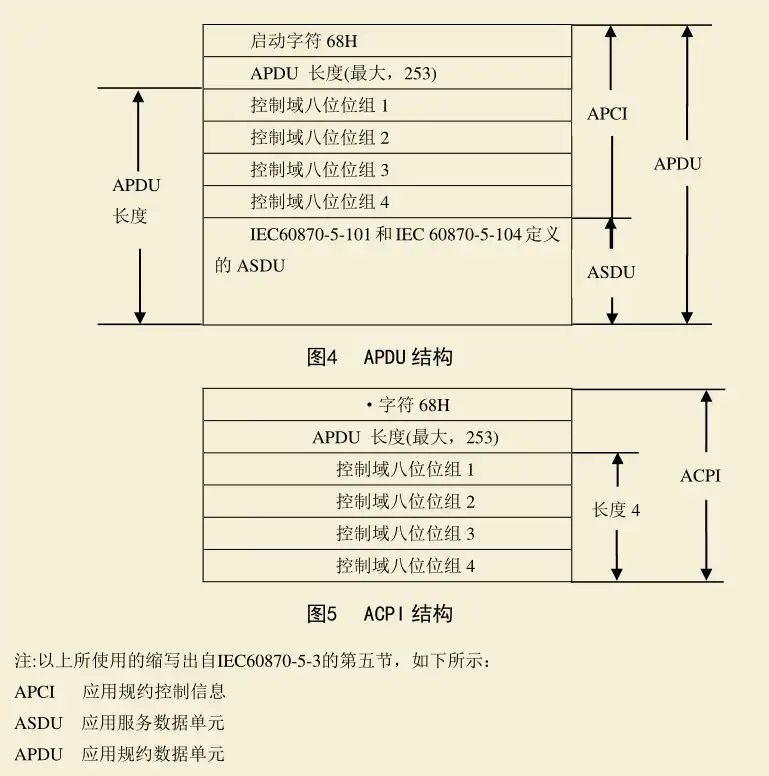

报文结构

U帧-未编号的控制功能

连接建立后控制站和被控站都处于STOPPED状态。

[!quote]
在这种状态下，除了未编号的控制功能和对这些功能的确认，被控站不通过这个连接发送任何数据。控制站应通过这个连接发送STARTDT激活指令激活这个连接中的用户数据传输。被控站用STARTDT确认响应这个命令。

U帧报文有三种功能：

启动/确认数据传输
停止/确认数据传输
防止假在线的测试/确认

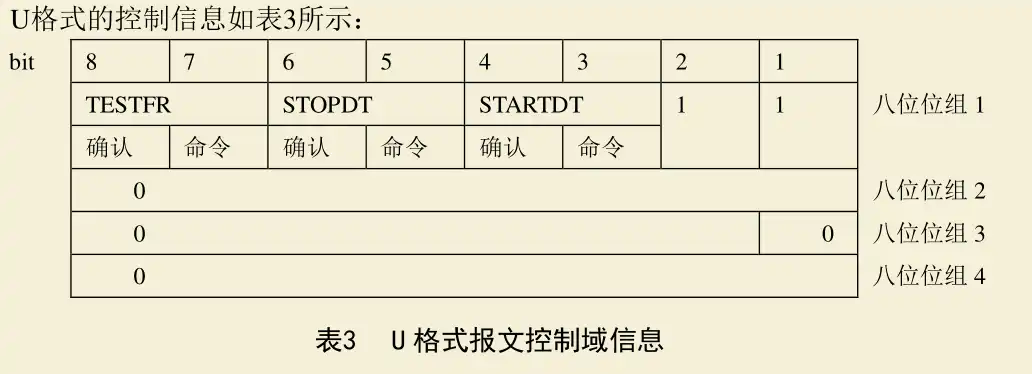

报文格式

|506x183
控制站发送命令，被控站发送确认。对应的bit 为1表示有效。同一时刻，3种功能只有一个可以生效。

启动数据传输-STARTDT

连接连接后

正常的启动流程

异常-超时

控制站发送STARTDT后启动计时器t1，在t1时间内未收到STARTDT确认判定为超时。超时后控制站主动断开连接。

实现

报文定义：

static uint8_t STARTDT_ACT_MSG[] = { 0x68, 0x04, 0x07, 0x00, 0x00, 0x00 };
#define STARTDT_ACT_MSG_SIZE 6

发送：

void
CS104_Connection_sendStartDT(CS104_Connection self);

S帧-带编号的监视功能

报文格式

bit	8	7	6	5	4	3	2	1
位组1	0	0	0	0	0	0	0	1
位组2	-	-	-	-	0	-	-	-
位组3	-	-	-	接收序列号 LSB	-	-	-	0
位组4	-	-	-	接收序列号 MSB	-	-	-	-

注

"应用技术中3.3.1 节说明的S帧包含了接收序列号、发送序列号“ 是错误的，S格式

实现

简单的看了下库中源代码，没办法直接获取获取到序列号。
接收数据后的处理流程：

问题：

处理raw 时报文还没有通过检测，可能不是有效数据。
asdu 结构只包含了asdu部分，不涉及apci，没办法直接获取到序列号

创建asdu：

cs104_connection.c / checkMessage()
        CS101_ASDU asdu = CS101_ASDU_createFromBuffer((CS101_AppLayerParameters)&(self->alParameters), buffer + 6, msgSize - 6);

buffer：接收报文
apci 的长度固定为6直接，跳过apci，剩余的部分就是asdu

CS101_ASDU_createFromBuffer
CS101_ASDU
CS101_ASDU_createFromBuffer(CS101_AppLayerParameters parameters, uint8_t* msg, int msgLength)
{
    int asduHeaderLength = 2 + parameters->sizeOfCOT + parameters->sizeOfCA;

    if (msgLength < asduHeaderLength)
        return NULL;

    CS101_ASDU self = (CS101_ASDU) GLOBAL_MALLOC(sizeof(struct sCS101_ASDU));

    if (self != NULL) {
        self->parameters = parameters;

        self->asdu = msg;
        self->asduHeaderLength = asduHeaderLength;

        self->payload = msg + asduHeaderLength;
        self->payloadSize = msgLength - asduHeaderLength;
    }

    return self;
}

行号	功能	说明
4	计算asdu中第一个信息元素前的直接长度	包含TypeId（1），VSQ（1），COT 和 CA
14、15	存储asdu报文位置和 head长度
17、18	payload 指的是asdu中的所有信息元素

收到报文后报文数据是存储在循环数组中，asdu中又存储了它在原始报文中位置，所以可以根据将self->asdu向前移动获取到实际接收到报文的数据。

库提供的接口：

iec60870_common.h
uint8_t*
CS101_ASDU_getPayload(CS101_ASDU self);

只提供了获取payload的方法

获取ASDU head 配置参数

cs104_connection.h
CS101_AppLayerParameters
CS104_Connection_getAppLayerParameters(CS104_Connection self);

结合以上信息，可以在asduReceivedHandler（）中解析处序号
获取到报文：将asdu 中的payload 向前移动 headLength + 6
结合wireshark 抓包，查看报文是否一致，验证是否正确获取到原始报文数据。
wireShark捕获：

程序打印：

output

两者相符，获取到的原始报文数据正确。

解析：

      int seqNo = (buffer[4] + buffer[5] * 0x100) / 2;

但是这里S帧属于短帧报文，不包含asdu，不能在asduReceivedHandler中处理。
直接在raw中处理S帧的接收序号。

static void
rawMessageHandler (void* parameter, uint8_t* msg, int msgSize, bool sent)
{
    if(sent && (msgSize == 6)
        && (msg[0] == 0x68)
        && (msg[1] == 0x04)
        && (msg[2] == 0x01) )
    {
        int seqNo = (msg[4] + msg[5] * 0x100) / 2;
        qDebug() << "seqNo:" << seqNo;
    }
}

功能

[!quote]
如只在一个方向进行较长（时间）的数据传输，应在另一个方向发送S格式认可这些APDU

当控制站持续接收被控站的数据时，如果期间没有控制站没有发送I格式报文（通常是命令），那么需要发送S格式，用来告知被控站已经成功接收了哪些数据。

特点：控制站发送、只包含接收序号
已启动传输条件下：

未受干扰

被控站发送3帧I，控制站回复一针s

收到干扰（异常）

I帧-信息传输

报文格式

bit	8	7	6	5	4	3	2	1
位组1	-	-	-	发送序列号 LSB	-	-	-	0
位组2	-	-	-	发送序列号 MSB	-	-	-	-
位组3	-	-	-	接收序列号 LSB	-	-	-	0
位组4	-	-	-	接收序列号 MSB	-	-	-	-

实现

cs104_connection.c/checkMessage()
        int frameSendSequenceNumber = ((buffer [3] * 0x100) + (buffer [2] & 0xfe)) / 2;
        int frameRecvSequenceNumber = ((buffer [5] * 0x100) + (buffer [4] & 0xfe)) / 2;
