Excalidraw

• 绘图：基本（自带）的图形工具使用
• 导入：在白板内插入外部链接、图片、视频等
• 交互：与md文档的交互，在md中嵌入Excalidraw 以及 在 Excalidraw中嵌入md

前言：
问：为什么使用Excalidraw 作为白板工具？
之前一直在用 ioDraw 作为白板工具，但是使用起来有以下几个问题

• 软件切换
• 加载文件：貌似和本地存储是分开的，需要导入本地文件，编辑后再另存，不能直接实时更新本地文件
• Excalidraw 的功能完善：使用方式和ioDraw 基本相同，能满足绘制需求
• Excalidraw 和 ob 的集成：可以很方便的在md中显示Excalidraw 的内容，不需要另外截图（修改绘图后也不用另外截图更新笔记内容）

配置

画布设置

项目	说明
Canvas background	两种模式：Light mode、Dark mode，每种mode 下内置了多种颜色。点击可选颜色列表最右侧按钮可以手动设置/替换 颜色

插件配置

Basic

项目	默认	说明	当前配置
Excalidraw folder	Excalidraw	Default location for new drawings. If empty drawings will be created in the Vault root.	保持默认。新建的Excalidraw 会保存在 /Excalidraw/下，该路径仅存放Hello Excalidraw 文件-说明Excalidraw的功能，以及根目录下其他文件引用的Excalidraw
Use Excalidraw folder when embedding a drawing into the active document	off	Define which folder to place the newly inserted drawing into when using the command palette action: 'Create a new drawing and embed into active document'	off: Use the attachments folder 可以通过 palette action在当前文档内插入一个新建drawing，存放在配置的attachments目录下。如果为on则存放在上面配置的Excalidraw folder下

关于绘图文件的存放

文件的内容
使用ioDraw时将整个目录下使用的图绘制在一个文件中，切换到Excalidraw 可以将内容单独绘制，如果不同内容之间有关联，可以使用链接。

文件的存放

• 指定文件夹存放仓库所有Excalidraw 文件
• 存放在attachments下

原则：将Excalidraw 视为资源，和首次使用该资源的文件绑定，存放在同一路径下。其他使用该资源的文件通过链接进行绑定。

Embedding Excalidraw into your Notes and Exporting

项目	默认	说明	当前配置
Image type in markdown preview	SVG Image	SVG Image：标准SVG格式图片 Native SVG:	SVG Image
Exporting Settings
Auto-export Settings
Keep the .SVG and/or .PNG filenames in sync with the drawing file	off	让Excalidraw 生成的SVG 或 PNG 图片名称 和 Excalidraw 保持同步，这个功能和下面的设置绑定	on
Auto-export SVG	off	自动创建SVG，生成的image 和 Excalidraw 在同一路径下	on

Excalidraw appearance and behavior

项目	默认	说明	当前配置
Theme and Styling
New drawing to match Obsidian theme	OFF	新建的绘图的主题（dark mode or light mode）默认是light（如果没有配置template）	ON

交互

在md中嵌入Excalidraw

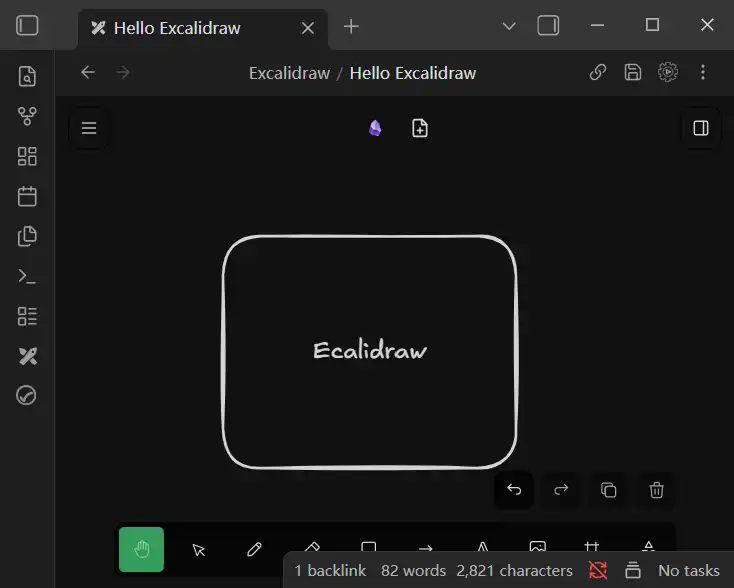

Excalidraw内容：

使用：

![[Hello Excalidraw]]

Hello Excalidraw 是文件名

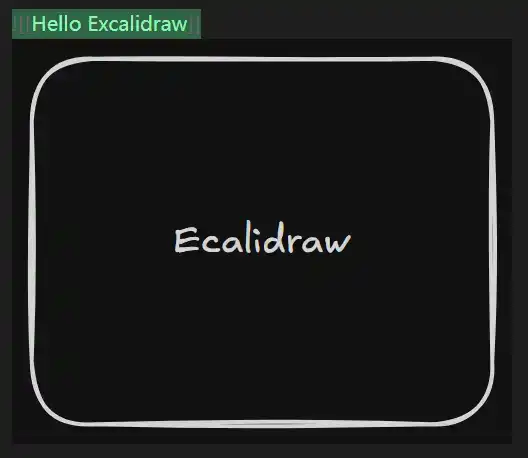

效果：

可以直接显示Excalidraw 内容

通过引用自动生成的图片实现自动更新

新的问题：

1. SVG 图片文件较大，能不能转换为WEBP？（Excalidraw 是如何生成、更新 SVG的？）
   如果能直接修改Excalidraw 增加WEBP图片格式自然是最好的。
2. 不能通过鼠标修改SVG图片的大小
   可以在文件名称后指定大小 或 安装新的插件

![Hello Excalidraw|400](x.svg)

Basic shapes and features

顶部工具/图形按钮

• Selection:
• Rectangle:
• Diamond:
• Ellipse:
• Arrow
• Line:
• Draw:
• Text:
• Eraser:
• Image & Files:
• More Tools:

通用的方法 & 属性

The lock button

Keep selected tool active after drawing

保持选中的工具 active
默认状态下绘制图形后会回到 Selection，如果要连续绘制相同图形，可以打开 lock button

补充：默认状态 以及 lock 后绘制

Duplicate shape
选中要复制的图形（可以是多个图形的组合）按住alt 键，按住鼠标左键，拖动光标选择放置的位置，可以复制图形

Canvas Background

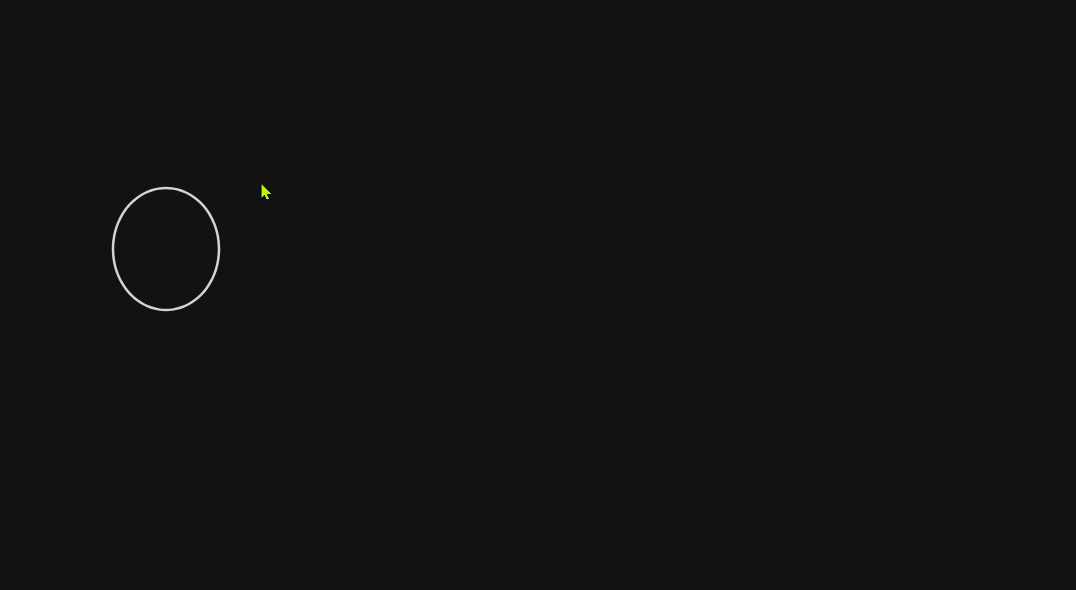

Grid

打开的方式：空白区域右键菜单-》Toggle grid
在没有grid的时候可以将图形移动到任意位置，打开grid后拖动图形时，图形的位置变化不是连续的。图形被吸附到grid上，只能停留在特定（grid上的点？）的位置。

问：首先grid是不是有一个最小的格子，然后组成更大的格子。然后开启grid不会改变图形的位置？如果开启grid后所有图形的中心点只能在grid上的交叉点上，那怎么保证任意位置的图形中心点落在交叉点上？ 特定的位置到底是不是交叉点啊？

单个图形

• Edit
• Duplicate: 复制选中图形
• Delete
• Undo
• Redo
  选中图形，点击左下角 Edit（调色板）按钮展开编辑菜单
  Edit 可配置的属性
• Stroke:
• Background:
• Fill
• Stroke width
• Stroke style
• Sloppiness
• Edges
• Opacity
• Layers
• Actions

多个图形

• Align

  图标的含义：
• 举行：代表图形
• 直线：代表对齐的边界线

初始：

Align left

3个图形的右侧边缘对齐

Center horizontally

3个图形的中心在垂直方向对齐

Align right

3个图形的左侧边缘对齐

Distribute horizontally

3个图形水平方向等距分布。
水平方向左右两侧的图形位置保持不变，中间的矩形移动到中间位置

垂直方向：

• Align top: 图形上边缘对齐
• Center vertically: 图形的中心在水平方向对齐
• Align bottom: 图形的下边缘对齐
• Distribute vertically: 垂直方向等距分布

Canvas & Shape properties

空白区域右键菜单打开 Canvas & Shape properties

• Scene

  • Shapes 2: 图形的数量 - 2
  • Width: 画布的宽度
  • Height: 画布的高度

• Canvas: 画布 仅在开启 grid 后有效

  • Grid size: 网格大小 - 图形移动的最小单位
  • Grid step: 间隔多少个网格显示一条更明显的网格线（箭头指向）

    上图矩形大小为 100 x 100，grid size为20，grid step为5.
    问：能否调整网格线的颜色？
    在ob中能看清，但是截图后感觉看不到网格线

• Shape properties

  • x
  • y
  • w
  • h
  • ▲: 绕中心点顺时针旋转的角度


Lines and arrows

问：如何调整arrow上文本的位置？包括能否将其放到箭头的上方（或其他任意位置）如何让文本跟随箭头的指向
