1.4 Hello Triangle

• openGL 的大部分工作是将3D坐标转变2D像素
• 通过 graphics pipeline 完成转换
• 转换过程可以划分为两个部分：将3D坐标转换为2D坐标；将2D坐标转换为像素
• graphics pipeline 可以划分为6个步骤，每个步骤的输入是上一个步骤的输出
• 一些步骤（Shader）可以设定为自己编写的程序
  • Shaders are written in the OpenGL Shading Language (GLSL)
• 可以设置绘制的形状类型（数据的结构）如给定3个点可以绘制成一个三角形，也可以绘制成两条线段
  • Those hints are called primitives
  • Some of these hints are GL_POINTS, GL_TRIANGLES and GL_LINE_STRIP

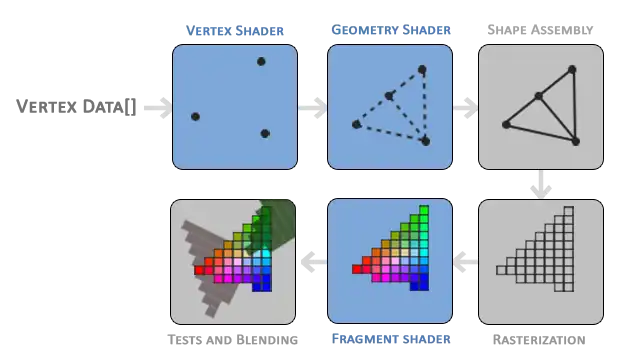

pipeline 流程：

step	name	中文名	作用	configurable；可选？	说明
1	VERTEX SHARDER	顶点着色器	1. transform 3D coordinates into different 3D coordinates 2. some basic processing on the vertex attributes	Y
2	GEOMETRY SHADER	几何着色器	has the ability to generate other shapes by emitting new vertices to form new primitives	Y；Y	额，示例上看vertex shader 传递过来3个顶点，在这里增加了一个顶点
3	SHAPE ASSEMBLY	图元装配	form one or more primitives and assembles all the point(s) in the primitive shape given	N	4个顶点构成了2个triangles
4	RASTERIZATION	光栅化	1. it maps the resulting primitive(s) to the corresponding pixels on the final screen 2. Clipping discards all fragments that are outside your view	N
5	FRAGMENT SHADER	片段着色器	calculate the final color of a pixel	Y
6	TESTS AND BLEDING	测试与混合	checks the corresponding depth value of the fragment checks for alpha values and blends the objects accordingly.	N

NDC - Normalized Device Coordinates

OpenGL 使用NDC 坐标系进行绘制。
坐标系定义

[!quote]
the positive y-axis points in the up-direction and the (0,0) coordinates are at the center of the graph

原点在图像中心，x向右为正，y向上为正。坐标范围 [-1.0，1.0]，超出范围不会显示
通过glViewport 可以将 NDC 坐标转化为 screen-space coordinates, screen-space 是在glfw 中指定的OpenGL 渲染宽口。

Vertex input

[!quote]
To start drawing something we have to first give OpenGL some input vertex data.

步骤：

1. define vertices in normalized device coordinates in a float array
2. creating memory on the GPU where we store the vertex data
3. configure how OpenGL should interpret the memory
4. specify how to send the data to the graphics card

define vertices

实现：

float vertices[] = {
    -0.5f, -0.5f, 0.0f,
     0.5f, -0.5f, 0.0f,
     0.0f,  0.5f, 0.0f
};

使用NDC坐标；浮点类型；
因为是表示3维坐标，每个vertex 用3个坐标值定义，依次是x，y，z。

creating memory on the GPU

使用 vertex buffer objects (VBO) 存储GPU 内存中的vertices
因为CPU 传递 数据给GPU的速度非常满，所以尽量一次性将所有要用到的数据发送给GPU，让GPU存储。shader 获取GPU中的数据速度非常快。

实现：

unsigned int VBO;
glGenBuffers(1, &VBO);

行号	功能	说明
1	存放VBO id
2	生成VBO对象	可以一次性创建多个VBO对象，第一个参数是定义的VBO对象的数量，第二个参数是存放VBOid的地址

send data

在发送数据前，需要先bind VBO
实现：

void glBindBuffer(	GLenum target,GLuint buffer);
glBindBuffer(GL_ARRAY_BUFFER, VBO);

参数	值	说明
target	GL_ARRAY_BUFFER	OpenGL has many types of buffer objects, GL_ARRAY_BUFFER 表示 vertex buffer
buffer	VBO	要绑定的VBO id

所有针对GL_ARRAY_BUFFER的操作都是基于当前bind的 buffer。
发送：

void glBufferData(	GLenum	target,
GLsizeiptr	size,
const GLvoid *	data,
GLenum	usage);

glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

[!quote]
glBufferData is a function specifically targeted to copy user-defined data into the currently bound buffer.

参数	值	用途	说明
target	GL_ARRAY_BUFFER	type of the buffer we want to copy data into
size	sizeof(vertices)	specifies the size of the data (in bytes) we want to pass to the buffer
data	vertices	the actual data we want to send
usage	GL_STATIC_DRAW	how we want the graphics card to manage the given data	数据变化的频率，这里的值表示不会变化

问：所以调用glBufferData 后才会在GPU中分配对应buffer使用的内存？bind 新的buffer 后之前的buffer 怎么样了，是被释放了？
每个对象都有自己的显存，传递数据只针对当前绑定的对象。调用glDeleteBuffers 释放。

值	含义	说明
GL_STREAM_DRAW	the data is set only once and used by the GPU at most a few times	只设置一次（数据不会发生变化），最多使用几次（频率低）
GL_STATIC_DRAW	the data is set only once and used many times
GL_DYNAMIC_DRAW	the data is changed a lot and used many times.

问：对于经常变化的数据，每次如何更新数据？还是需要再glBufferData？

Vertex shader

writing a shader

vertex shader的目的：

[!quote]
transform the input data to coordinates that fall within OpenGL's visible region.

最简单的vertex shader程序：

#version 330 core
layout (location = 0) in vec3 aPos;

void main()
{
    gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);
}

行号	功能	说明
1	declaration of its version	当前使用3.3 版本 及 core profile functionality
2	declare all the input vertex attributes	in 表示 input；vec 是 vector的缩写，是GLSL 语言定义的数据类型，后面的3是vector 的维度-3维向量。 Layout (location = 0) 说明 attribute 的序号
4	函数起始
5	设置vertex shader的输出	gl_Position 是 predefined 的变量，它的类型是vec4 vector 最大维数是1，每个维度的值的名称依次是x, y, z, w，通过下标运算符+名称访问对应的值。 将aPos的值拷贝到gl_Position, 并设置gl_Position的w为 1.0

Compiling a shader

编译的过程：

1. create a shader object

unsigned int vertexShader;
vertexShader = glCreateShader(GL_VERTEX_SHADER);

shader 有多种类型，这里使用GL_VERTEX_SHADER表示要创建的是vertex shader

2. 将vertex shader 存储到 c字符串中

const char *vertexShaderSource = "#version 330 core\n"
    "layout (location = 0) in vec3 aPos;\n"
    "void main()\n"
    "{\n"
    "   gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);\n"
    "}\0";

3. attach the shader source code to the shader object and compile the shader

glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
glCompileShader(vertexShader);

source code 可以分为多段，编译前将其拼接到一起。最后一个参数的含义是字符串的长度数组，设置为NULL，表示每段字符都是以\0结尾。

错误处理

int  success;
char infoLog[512];
glGetShaderiv(vertexShader, GL_COMPILE_STATUS, &success);

if(!success)
{
    glGetShaderInfoLog(vertexShader, 512, NULL, infoLog);
    std::cout << "ERROR::SHADER::VERTEX::COMPILATION_FAILED\n" << infoLog << std::endl;
}

行号	功能	说明
1	出错的标志
2	存储错误信息
3	获取shader的编译状态参数	GL_COMPILE_STATUS： 编译状态参数，还有其他参数，如：GL_SHADER_TYPE
7	获取错误日志
8	打印日志

Fragment Shader

[!quote]
The fragment shader is all about calculating the color output of your pixels.

Color

使用RGBA 表示颜色，其中RGB 分别代表Red、Green 和 Blue 三原色，A是Alpha，来源于线性插值方程αA + （1-α）B 中系数α，表示不透明度。100%不透明，那么在它后面的颜色无法显示。0%不透明 《=》完全透明，不会显示当前颜色。介于0%~100% 会混合它后面的颜色
通过每种颜色（包括透明度）的取值范围是[0，255]，但在OpengGL中颜色的取值范围是[0，1]

问：颜色值的具体含义是什么？光（波）的波长（频率）决定了光的颜色，那么是不是一定范围内的波长对应了一种颜色，然后这一段就对应颜色的取值范围？

writing

#version 330 core
out vec4 FragColor;
void main()
{
	FragColor = vec4(1.0f, 0.5f, 0.2f, 1.0f);
}

行号	功能	说明
2	定义输出的颜色对象	用vec4类型存储RGBA值
5	设置输出颜色	固定为橙黄色，不透明

Compiling

和vertex shader一样

unsigned int fragmentShader; fragmentShader = glCreateShader(GL_FRAGMENT_SHADER); glShaderSource(fragmentShader, 1, &fragmentShaderSource, NULL); glCompileShader(fragmentShader);

Shader Program

[!quote]
A shader program object is the final linked version of multiple shaders combined. It links the outputs of each shader to the inputs of the shader.

1. creating a program object:

unsigned int shaderProgram;
shaderProgram = glCreateProgram();

2. link shaders

glAttachShader(shaderProgram, vertexShader); glAttachShader(shaderProgram, fragmentShader); glLinkProgram(shaderProgram);

按管线处理顺序链接shader

3. 检查是否链接成功

glGetProgramiv(shaderProgram, GL_LINK_STATUS, &success);
if(!success) {
    glGetProgramInfoLog(shaderProgram, 512, NULL, infoLog);
    ...
}

4. activate program

glUseProgram(shaderProgram);

5. 释放已经链接的shader对象

glDeleteShader(vertexShader);
glDeleteShader(fragmentShader);

Linking Vertex Attributes

[!quote]
how it should interpret the vertex data in memory and how it should connect the vertex data to the vertex shader's attributes.

vertex data：传递给vertex shader 的数据
vertex shader's attributes： 在shader 中定义的对象
需要tell OpenGL 怎么取vertex data（从哪里取，取多少）

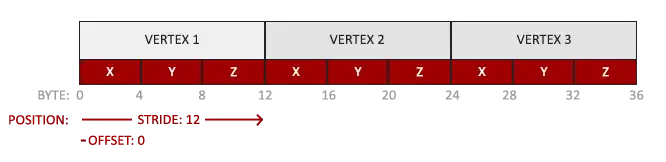

当前传递的vertex data

包含了3个顶点属性值
需要将其绑定到

layout (location = 0) in vec3 aPos;

绑定的方法：

void glVertexAttribPointer(	GLuint	index,
GLint	size,
GLenum	type,
GLboolean	normalized,
GLsizei	stride,
const GLvoid *	pointer);

glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0); glEnableVertexAttribArray(0);

参数	含义	说明
index	which vertex attribute we want to configure	和shader 中定义属性时声明的location 对应
size	the size of the vertex attribute	一个属性包含一组相同类型的数据，指定元素的大小（数量）。一个顶点坐标包含了x、y、z 3个坐标值
type	the type of the data	GLSL中的数据类型。 a vec* in GLSL consists of floating point values. GLSL中 vec对应GL_FLOAT类型
normalized	是否归一化	这里传递的已经是归一化了的值（0~1），所以不需要，设置为GL_FALSE
stride	the space between consecutive vertex attributes.	vertex data中相邻属性之间的间隔大小。如果两个属性之间没有间隔（相邻）可以使用0 或者 属性的大小。这里第一个属性vertex1的地址是0，第二个属性vertex2的地址是12。两个属性之间没有间隙。间隔值可以是0 或者 属性的大小（sizeof（float * 3）
pointer	the offset of where the position data begins in the buffer	首个属性在buffer 中的偏移量，需要将值转换为（void*）类型

设置完成后还需要enable attribute，因为 “vertex attributes are disabled by default.”

绘制一个object的过程：

// 0. copy our vertices array in a buffer for OpenGL to use
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
// 1. then set the vertex attributes pointers
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);
// 2. use our shader program when we want to render an object
glUseProgram(shaderProgram);
// 3. now draw the object
someOpenGLFunctionThatDrawsOurTriangle();

由于attribute 的设置没有和 VBO进行绑定（切换VBO需要重新设置attribpointer）。如果频繁切换VBO，渲染部分的代码将十分繁杂且容易出错。

Vertex Array Object

[!quote]
A vertex array object (VAO) can be bound just like a vertex buffer object and any subsequent vertex attribute calls from that point on will be stored inside the VAO.

• VAO 也是一个对象
• 绑定VAO之后，所有 vertex attribute 的设置（通过glVertexAttribPointer（） ）都会存储在VAO中。VAO中的array 指的是 attribute array。
• VAO还会存储 vertex attributes 关联的 VBO、attribute 的enable 及 disenable

通过VAO将 VBO 和 attribute 设置绑定在一切，切换模型时直接切换VAO，无需重新设置attribute。

使用VAO进行渲染的流程：

// ..:: Initialization code (done once (unless your object frequently changes)) :: ..
// 0.  generate a VAO Object
unsigned int VAO;
glGenVertexArrays(1, &VAO);
// 1. bind Vertex Array Object
glBindVertexArray(VAO);
// 2. copy our vertices array in a buffer for OpenGL to use
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
// 3. then set our vertex attributes pointers
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);

// 颜色 VBO
//glBindBuffer(GL_ARRAY_BUFFER, vbo_color);
//glBufferData(GL_ARRAY_BUFFER, sizeof(colors), colors, GL_STATIC_DRAW);
//glEnableVertexAttribArray(1);
//glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 0, (void*)0);  // attribute 1 = 颜色
glBindBuffer(GL_ARRAY_BUFFER, 0);
[...]

// ..:: Drawing code (in render loop) :: ..
// 4. draw the object
glUseProgram(shaderProgram);
glBindVertexArray(VAO);
someOpenGLFunctionThatDrawsOurTriangle();

行号	功能	说明
15-18	设置颜色VBO的属性配置	配置时针对当前bind 的VBO
19	解除绑定	VAO中存储的是attribPointer 以及它所关联的VBO，解除VBO的绑定表示不再对其进行配置，但是前面配置过的信息已经保存在VAO中了

Draw Triangle

void glDrawArrays(	GLenum mode,
 	GLint first,
 	GLsizei count);
glDrawArrays(GL_TRIANGLES, 0, 3);

参数	含义	说明
mode	the OpenGL primitive type we would like to draw	GL_TRIANGLES: 三角形
first	the starting index of the vertex array we'd like to draw	传递的VBO中包含了多个属性点，指定起始的属性点。这里从第0个开始
count	how many vertices	传递的vertices 的数量。绘制一个三角形最少需要3个顶点

渲染循环：

    while(!glfwWindowShouldClose(window))
    {
        processInput(window);

        // render
        // ------
        glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
        glClear(GL_COLOR_BUFFER_BIT);

        glUseProgram(shaderProgram);
        glBindVertexArray(VAO); // seeing as we only have a single VAO there's no need to bind it every time, but we'll do so to keep things a bit more organized
        glDrawArrays(GL_TRIANGLES, 0, 3);

        glfwSwapBuffers(window);
        glfwPollEvents();
    }

    glDeleteVertexArrays(1, &VAO);
    glDeleteBuffers(1, &VBO);
    glDeleteProgram(shaderProgram);

行号	功能	说明
10	设置着色器程序	不同的模型可能使用不同的渲染方式
11	绑定VAO	设置要传递给shader 的VBO
18-20	释放资源

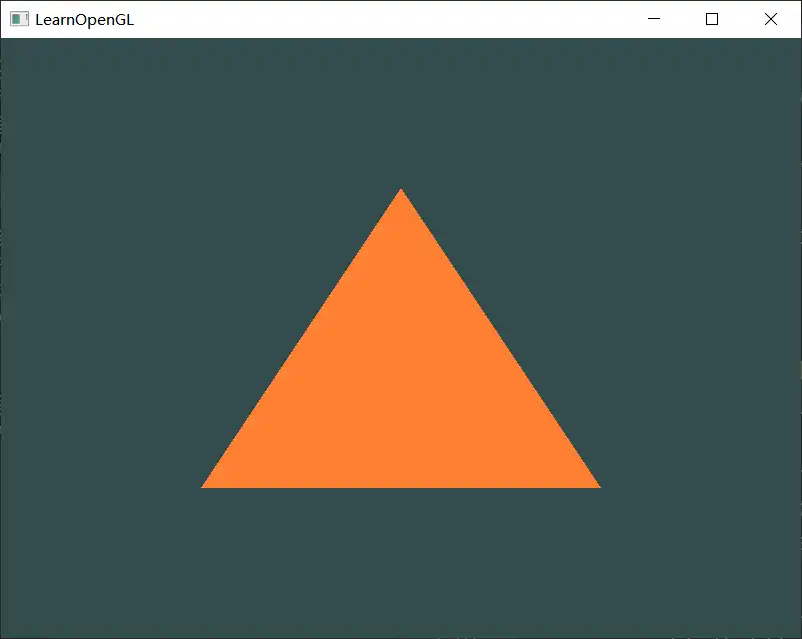

效果：

Element Buffer Objects

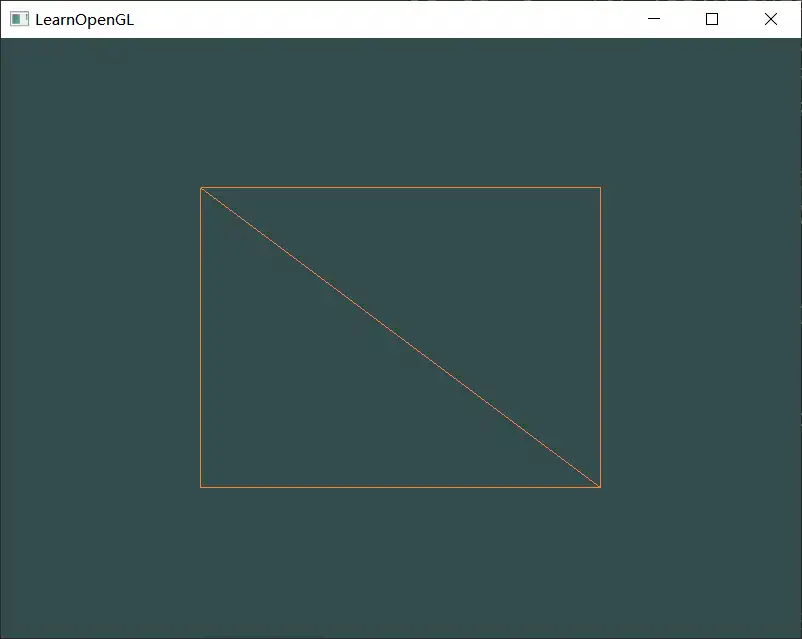

使用两个三角形绘制一个矩形
方法一：提供两个三角形共6个顶点

float vertices[] = {
    // first triangle
     0.5f,  0.5f, 0.0f,  // top right
     0.5f, -0.5f, 0.0f,  // bottom right
    -0.5f,  0.5f, 0.0f,  // top left
    // second triangle
     0.5f, -0.5f, 0.0f,  // bottom right
    -0.5f, -0.5f, 0.0f,  // bottom left
    -0.5f,  0.5f, 0.0f   // top left
};

第一个triangle 的 bottom right、top left 顶点和第二个 triangle重复。
方法二：提供唯一的顶点，然后指定三角形使用的顶点

[!quote]
An EBO is a buffer, just like a vertex buffer object, that stores indices that OpenGL uses to decide what vertices to draw.

配合VBO进行绘制

float vertices[] = {
     0.5f,  0.5f, 0.0f,  // top right
     0.5f, -0.5f, 0.0f,  // bottom right
    -0.5f, -0.5f, 0.0f,  // bottom left
    -0.5f,  0.5f, 0.0f   // top left
};
unsigned int indices[] = {  // note that we start from 0!
    0, 1, 3,   // first triangle
    1, 2, 3    // second triangle
};

按顺序指定要使用的VBO中的顶点的index，index 从0开始
在VAO中也存储EBO，配合VAO 使用：

// ..:: Initialization code :: ..
unsigned int EBO;
glGenBuffers(1, &EBO);
// 1. bind Vertex Array Object
glBindVertexArray(VAO);
// 2. copy our vertices array in a vertex buffer for OpenGL to use
glBindBuffer(GL_ARRAY_BUFFER, VBO);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
// 3. copy our index array in a element buffer for OpenGL to use
glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, EBO);
glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

// ..:: Drawing code (in render loop) :: ..
glUseProgram(shaderProgram);
glBindVertexArray(VAO);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
glBindVertexArray(0);

行号	功能	说明
16	根据EBO从VBO中取vertex

void glDrawElements(	GLenum mode,
GLsizei count,
GLenum type,
const GLvoid * indices);

参数	含义	说明
mode	Specifies what kind of primitives to render.
count	the count or number elements we'd like to draw	vertices 数量
type	the type of the indices
indices	specify an offset in the EBO	起始点的偏移量（下标）

效果：

Wireframe mode

设置OpenGL 绘制的图元类型为线框模式

    glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);

效果：

能够看到矩形是由两个三角形构成的。
