1.6 Textures

[!quote]
A texture is a 2D image (even 1D and 3D textures exist) used to add detail to an object.

为了显示真实的图像，可以创建大量的顶点，然后给定每个顶点的颜色。但是这样会产生大量额外的开销，相当于将一个模型划分为一小块一小块，多出来顶点，以及顶点对应的颜色属性。
另一种方法是按照模型绘制出边界，然后将texture-图像 按照指定的范围进行贴图。这样分工明确，texture 负责描述物体样貌，vertex 负责绘制物体轮廓，也没有额外的开销。

将下面的城墙贴到triangle上

图像的分辨率（像素）是 512 x 512

texture coordinate

[!quote]
In order to map a texture to the triangle we need to tell each vertex of the triangle which part of the texture it corresponds to.

给定的textur是正方形，而它要贴到一个triangle，需要知道把哪一部分贴上去也就是triangle中的vertex对应 texture 中的点

texture coordinate：原定在左下角，x正方向向右，y正方向向上。坐标点的范围：0~1

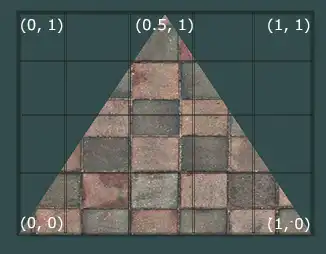

triangle 的vertex 对应的texture coordinate 为：

float texCoords[] = {
    0.0f, 0.0f,  // lower-left corner
    1.0f, 0.0f,  // lower-right corner
    0.5f, 1.0f   // top-center corner
};

sampling

[!quote]
Retrieving the texture color using texture coordinates is called sampling.

texture 的大小只有512 x 512，显示的triangle 大小（包含的像素）不固定，如何知道triangle 中的fragment 的color？
通过vertex 对应的 texture coordinate 确定每个fragment在texture中的coordinate，然后再获取对应的color。

问：fragment 和 texture coordinate的对应关系

Texture Filtering

[!quote]
Texture coordinates do not depend on resolution but can be any floating point value, thus OpenGL has to figure out which texture pixel (also known as a texel) to map the texture coordinate to.

texture coordinates 的值 不和 像素对应。比如对于上面512 x 512 的texture，并不是将x划分为512等分，然后coordinate的x只能是1/512 的倍数。coordinate可以是任意的浮点值。

表格原理一栏的图示中，四个pixel，从左上角顺时针开始数，color依次是：

• （89, 113, 193）
• （45, 59, 103）
• （47, 72, 40）
• （121, 155, 151）

类型	名称	原理	sampled color
GL_NEAREST	nearest neighbor or point filtering 默认过滤方式	十字线是coordinate对应的位置，可以看到它落在左上角pixel的区域。选择离pixel 中心点距离coordinate最近的pixel 的颜色作为 sampled color	（89, 113, 193）
GL_LINEAR	linear filtering	根据coordinate附近pixel中心到 coordinate的距离，按比例混合pixel的颜色。可以看到最终的sampled color不同于临近任何一个pixel，但是 和左上角的pixel颜色最接近	（67, 110, 125）

问：相邻pixel是不是有边界线，边界线上的color 区别于两侧pixel的color？如果coordinate落在了边界上那么对于GL_NEAREST 该如何采样？

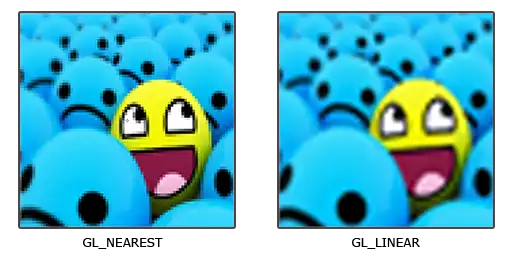

两种过滤方式的效果差异：
when using a texture with a low resolution on a large object

在一个large object 上显示低分辨率的texture，texture is therefore scaled upwards ，texture 中一个像素在object 中对应多个像素。
左侧使用nearest filtering 看起来更清晰，可以看到像素颗粒。右侧使用linear filtering 看起来比较模糊，基本看不出像素点，更加真实。

在进行 放大、缩小操作时可以设置过滤方式：

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

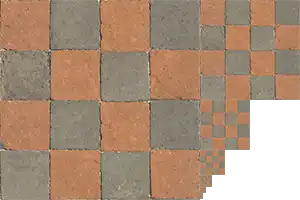

MipMaps - 多级渐远纹理

将一个high solution的texture 贴到一个 small object上时，由于用来显示像素点有限，如果直接按照pixel在texture上的坐标进行采样，那么相邻的pixel 对应的 texel 跨距可能很大，最终图片的效果看起来存在跳变以及失真的情况。

产生的条件：

• 缩小图片：相当于增加距离，最终的结果都是用来显示图片的fragment 减小
• 增加图片距离

[!quote]
Mipmaps is basically a collection of texture images where each subsequent texture is twice as small compared to the previous one.

根据原texture生成一些texture，每个texture宽、高都是上一个texture的一半，直到大小为1x1的texture。放大（小于等于原texture）、缩小时使用和object（fragment） 匹配的texture。

[!quote]
When switching between mipmaps levels during rendering OpenGL may show some artifacts like sharp edges visible between the two mipmap layers.

没搞懂什么意思

参考deepseek：

1. mipmaps levels之间差异明显，如原texture 是1024 x 1024，下一级别为512 x 512.等级之间没有过渡（是离散的）。
2. 物体上某一区域，相邻的位置两侧可能会采用不同的level（fragmen 获取颜色的过程是先判断距离，决定采用的texture，然后再根据texture coordinate获取颜色？这样才有使用同一个texture的不同mipmaps level -》Mipmap level的选择是基于每个fragment 还是 整个物体？）。那么不同level的分界处差异明显。

所以mipmaps levels 的切换也需要过滤

类型	说明	效果
GL_NEAREST_MIPMAP_NEAREST	takes the nearest mipmap to match the pixel size and uses nearest neighbor interpolation for texture sampling. 前面的GL_NEAREST说明的是单个mipmap的texture 的采样方式：临近插值，后面的MIPMAP_NEAREST说明的是两个mipmap之间如何采样，这里选取最接近的mipmap
GL_LINEAR_MIPMAP_NEAREST
GL_NEAREST_MIPMAP_LINEAR	假设fragment的level 值为 2.3，那么它处在level2 和 level 3 之间。在level2、3上分别进行一次采样，采样方式为NEAREST，得到color2 和 color3.然后根据 level值，按照LINEAR方式计算最终的颜色
GL_LINEAR_MIPMAP_LINEAR	在level2、3上进行采样时采用LINEAR的方式

设置：

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

mipmap 过滤只在缩小时起作用

Loading and creating textures

stb_image.h

[!quote]
stb_image.h is a very popular single header image loading library by Sean Barrett

使用：

#define STB_IMAGE_IMPLEMENTATION
#include "stb_image.h"

    int width, height, nrChannels;
    unsigned char *data = stbi_load("container.jpg", &width, &height, &nrChannels, 0);
    stbi_image_free(data);

行号	功能	说明
1		声明该宏 stb头文件中的实现代码才有效
2	头文件包含
4	获取图片大小以及颜色通道数量
5	加载图片数据
6	释放内存	将图片数据传递给texture后需要释放内存

Generating a texture

unsigned int texture;
glGenTextures(1, &texture);

glBindTexture(GL_TEXTURE_2D, texture);

glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, data);
glGenerateMipmap(GL_TEXTURE_2D);

行号	功能	说明
1、2	生成texture object
4	bind	2D：texture的类型。
6	将图片数据传递给texture
7	让OpenGL生成mipmap

void glTexImage2D(	GLenum target,
GLint level,
GLint internalFormat,
GLsizei width,
GLsizei height,
GLint border,
GLenum format,
GLenum type,
const GLvoid * data);

参数	值	用途	说明
target	GL_TEXTURE_2D	specifies the texture target; generate a texture on the currently bound texture object at the same target	不是很懂，texture 和 texture object，前者表示数据？相当于存储在GPU中的图片？ 函数没有传递texture object ID，设置是针对当前bind 的texture。除了2D，还有1D、3D。。。指定为2D就是对bound 2D texture进行设置。
level	0	specifiers the mipmap level for which we want to create a texture	如果要自己设置mipmap level对应的texture，那么需要设置该参数
internalFormat	GL_RGB (GL_RG8I, GL_RG8UI)	what kind of format we want to store in the texture	输出的texture 数据格式。 问：输入 与 输出之间有什么限制？
width	width	sets the width and height of the resulting texture	这个必须和source image 大小一致吧？
height	height
border	0	always be 0	历史遗留问题
format	GL_RGB	format of the source image
type	GL_UNSIGNED_BYTE	datatype of the source image
data	data	actual image data

Applying texture

1. 准备顶点数据 以及 对应的texture coordinate

    float vertices[] = {
         // positions       // colors           // texture coords
         0.5f,  0.5f, 0.0f, 1.0f, 1.0f,   // top right
         0.5f, -0.5f, 0.0f, 1.0f, 0.0f,   // bottom right
        -0.5f, -0.5f, 0.0f, 0.0f, 0.0f,   // bottom left
        -0.5f,  0.5f, 0.0f, 0.0f, 1.0f    // top left
    };

2. 在vertex shade中定义变量接收texture coords

vs

#version 330 core

layout (location = 0) in vec3 aPos;
layout (location = 1) in vec2 aTexCoord;

out vec2 TexCoord;

void main()
{
    gl_Position = vec4(aPos, 1.0);
    TexCoord = aTexCoord;
}

3. set vertex attributes pointers

    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 5 * sizeof(float), (void*)0);
    glEnableVertexAttribArray(0);

    glVertexAttribPointer(1, 2, GL_FLOAT, GL_FALSE, 5 * sizeof(float), (void*)(3 * sizeof(float)));
    glEnableVertexAttribArray(1);

stride: 5, texture coords 偏移量：3*sizeof(float)

4. 在fs 中接收texture coords 并对其进行采样

fs

#version 330 core
out vec4 FragColor;

in vec2 TexCoord;

uniform sampler2D ourTexture;

void main()
{
    FragColor = texture(ourTexture, TexCoord);
}

行号	功能	说明
6	定义采样器	sampler 是GLSL内置的数据类型，后缀2D和它所要采样的texture类型一致。通过定义sampler2D 变量来使用对应的texture。
10	获取采样后的颜色	texture（）同样是GLSL内置的，它使用提供的sampler对texture coord 进行采样。

5. 传递texture 以及 绘制

glBindTexture(GL_TEXTURE_2D, texture);
glBindVertexArray(VAO);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);

行号	功能	说明
1	bind texture	在draw之前bind texture，“it will then automatically assign the texture to the fragment shader's sampler." 问：bind会将texture 传递给sampler？难道不是sampler 使用当前bind 的texture？ 前面传递图片数据时已经进行过bind，这里可以不用bind
2、3	使用EBO进行绘制

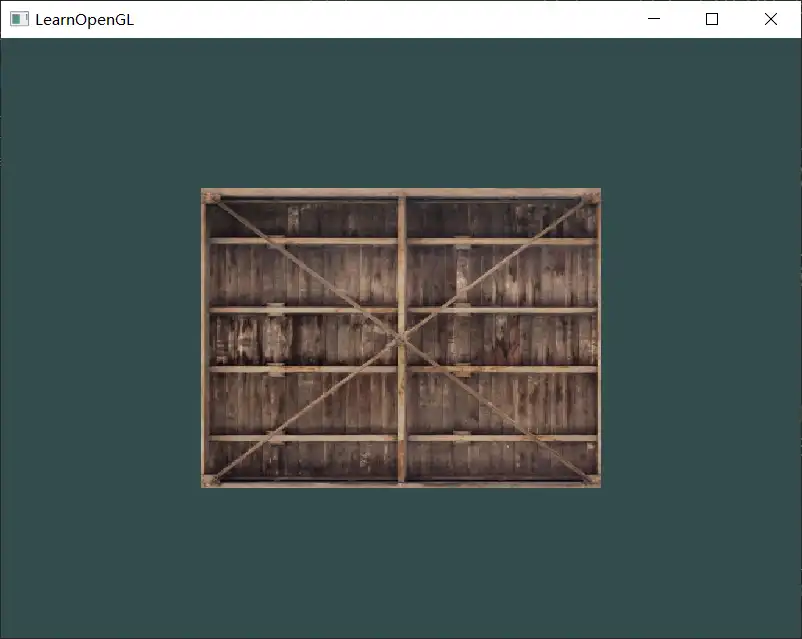

6. 效果


Texture Units

为什么fs中定义的unifrom 变量 sampler却不用 使用glUniform4f 给其传递texture？（就算要传texture，texture已经在GPU中了，应该是要指定sampler 从哪里取texture）

[!quote]
The location of a texture is more commonly known as a texture unit. The default texture unit for a texture is 0 which is the default active texture.

实际上最少有16个 texture units，从GL_TEXTURE0 开始排序，可以使用GL_TEXTURE0 _ 1 表示GL_TEXTURE1。绑定texture时绑定的是active texture对应的unit。
完整的步骤：

glActiveTexture(GL_TEXTURE0); // activate the texture unit first before binding texture
glBindTexture(GL_TEXTURE_2D, texture);

先active再进行bind

在一个矩形上混合箱子texture 和 笑脸texture

1. loading and creating textures

unsigned int texture;
glGenTextures(1, &texture);

unsigned char *data = stbi_load("awesomeface.png", &width, &height, &nrChannels, 0);
if (data)
{
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0, GL_RGBA, GL_UNSIGNED_BYTE, data);
    glGenerateMipmap(GL_TEXTURE_2D);
}
stbi_image_free(data);

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, texture);
//——————————————————
unsigned int texture1;
glGenTextures(1, &texture1);
//。。。
glActiveTexture(GL_TEXTURE1);
glBindTexture(GL_TEXTURE_2D, texture1);

创建texture object-》加载图片-》generate texture-》active texture unit -》 bind texture object
问：调用的顺序怎样为好？
示例的调用顺序：create texture object-》bind -》set parameters -》 generate texture -》set location，然后在render loop 中 active-》bind-》draw
注意source image 包含的数据和前container格式不一致，这里是RGBA
2. 在fs中定义sampler

fs

#version 330 core
//。。。
uniform sampler2D ourTexture;
uniform sampler2D ourTexture2;

void main()
{
    FragColor = mix(texture(ourTexture, TexCoord), texture(ourTexture2, TexCoord), 0.2);
}

行号	功能	说明
4	第二个texture的sampler
8	混合两个texture	先采样再混合。mix是bulit-in function，按照提供的比例对两个输入进行线性插值。第3个参数指的是第二个输入占据的比例。out = x⋅(1−a)+y⋅a

3. 设置texture对应的unit

    shader.use(); // don't forget to activate the shader before setting uniforms!
    glUniform1i(glGetUniformLocation(shader.ID, "ourTexture"), 0); // set it manually
    shader.setInt("ourTexture2", 1); // or with shader class

设置sampler的值为对应的unit 序号
问：如果有自己的sampler，如何设置？

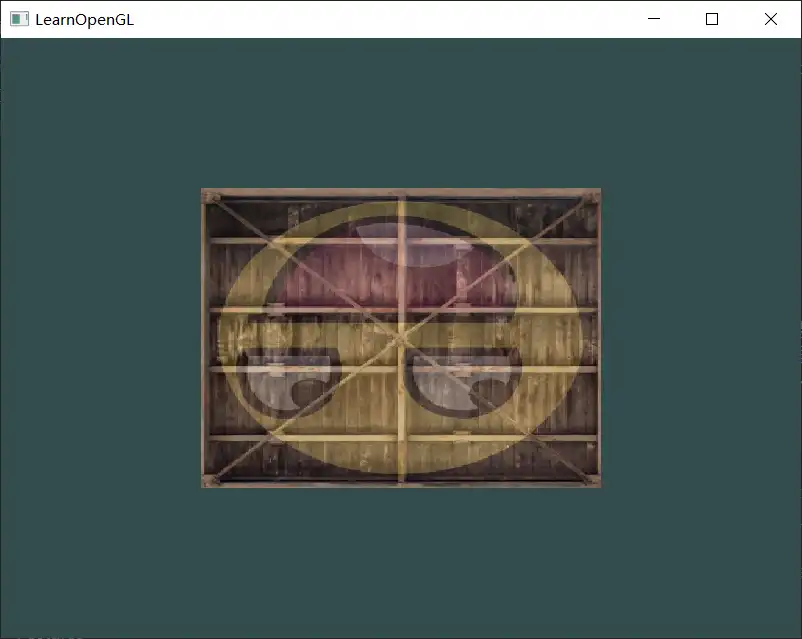

4. 效果

5. 反转笑脸
   OpenGL的texture coordinate 原点在左下角，y轴向上，但是图片的原点在左上角，y轴向下。直接渲染相当于把原始图片的顶部放到了渲染窗口的底部。
   stb提供了一个接口用来设置加载图片时y轴方向。

    stbi_set_flip_vertically_on_load(true);

在加载texture前进行设置

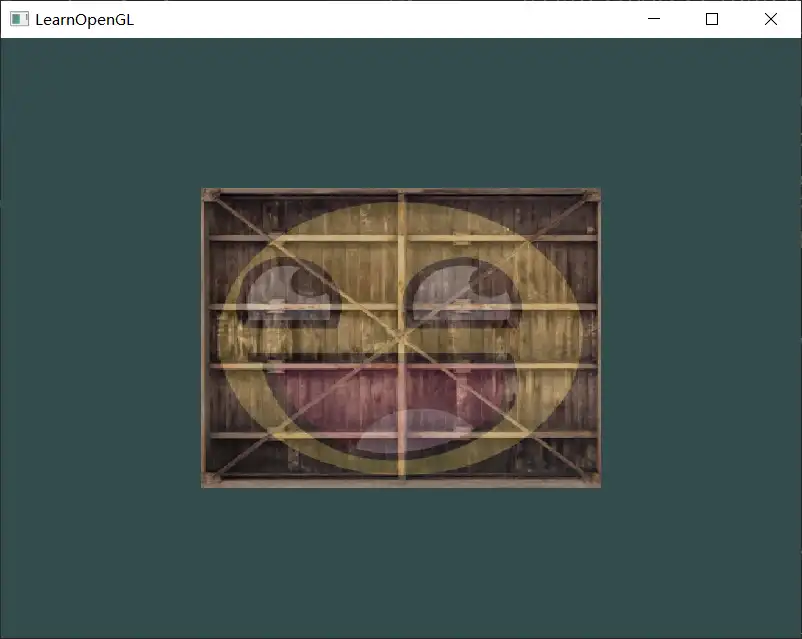

效果：

Texture Wrapping

通常将vertex对应的texture coordinate 设定在 0~1 之间，表示在texture内取颜色。但是也可以设置超出范围的texture coordinate，比如1.5。那么1.5对应的是什么？texture wrapping 确定超出0~1范围的coordinate对应的是什么。

Type	效果	Description
GL_REPEAT		重复texture（默认）
GL_MIRRORED_REPEAT		重复，但是镜像
GL_CLAMP_TO_EDGE		重复边缘的颜色，看起来边缘被拉伸
GL_CLAMP_TO_BORDER		使用用户指定的颜色

指定：

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_MIRRORED_REPEAT); glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_MIRRORED_REPEAT);

可以分别指定x（s）和 y（t）方向的环绕方式。

对于TO_BORDER，指定颜色的方式：

float borderColor[] = { 1.0f, 1.0f, 0.0f, 1.0f };
glTexParameterfv(GL_TEXTURE_2D, GL_TEXTURE_BORDER_COLOR, borderColor);
